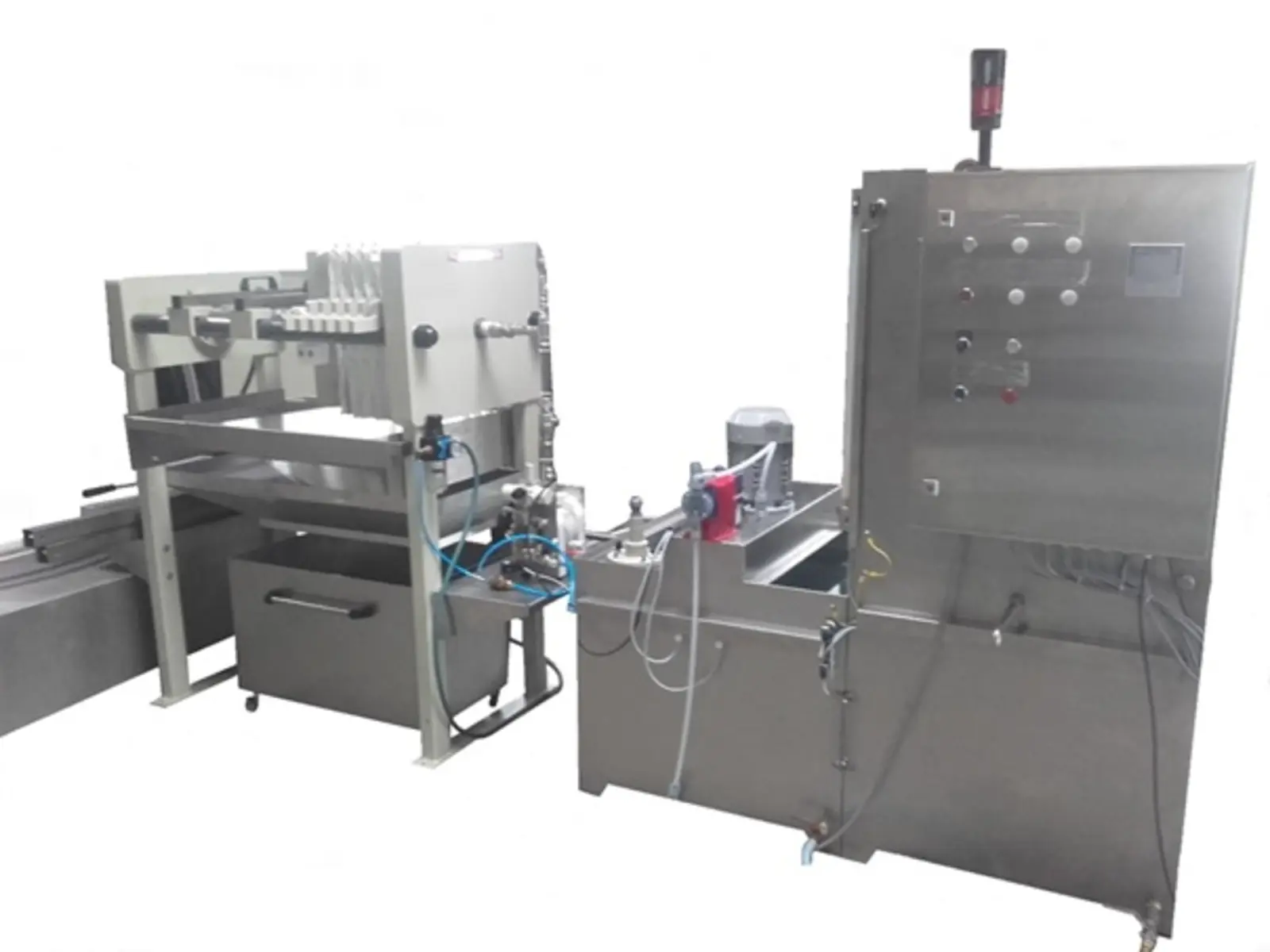

Neutralisationsanlage für Magnesium & Zink

Die kontinuierliche Abscheidung von Öl bez. Flankenschutzmittel und das fortlaufende Absondern des beim Neutralisationsprozess anfallenden Zinkschlammes garantiert eine äußerst wirtschaftliche Abwasser-Aufbereitung.

Diese vollautomatische Anlage neutralisiert und entgiftet Einstufen – Magnesium –Zinkätzbäder sowie Salpetersäure Abwasser in vollautomatischer und kontinuierlicher Arbeitsweise.

Die Durchlaufzeit beträgt ca. 135l/h. nach Öl- oder Fettabscheidung fließt die Flüssigkeit in der Neutralisationsbehälter, wo das Medium durch Natronlauge neutralisiert wird. Im Filterbehälter wird das Magnesium- sowie Zinkhydroxyd ausgefiltert.

Folgende Aggregate umfasst die Neutralisations- und Entgiftungsanlage:

Flüssigkeitsauffangbehälter mit eingebautem Schwimmerschalter sowie automatischer Zulaufsteuerung des Volumens durch ein Magnetventil. Zudem ist der Füllmengen-Stand durch ein seitlich angebrachtes Schauglas ablesbar. Der Flüssigkeitsauffangbehälter hat ein Volumen von 500 / 1000 / 1500 l.

Öl- bzw. Fettabscheider
Das Flankenschutzmittel-Öl wird in diesem Behälter zweimal abgeschieden und gewährt somit eine sichere und zuverlässige Ölabscheidung. Das Volumen beträgt ebenfalls 500 / 1000 / 1500l.

Der Neutralisationsbehälter
In diesem Behälter wird das Medium durch Natronlauge neutralisiert. Mittels einer Schlauchpumpe wird die Natronlauge automatisch in den Behälter gepumpt.

Die Menge der Natronlauge wird durch eine elektronische Messeinheit ermittelt und vollautomatisch zugegeben.

Durch einen Hochleistungs-Turbomischer wird das Medium mit der Natronlauge sehr gut vermischt und das Magnesium- sowie Zinkhydroxid ausgefällt.

Der Filterbehälter
In diesem Filterbehälter, der einen durchgehenden Filtersack und Überlaufkammern hat, wird das Magnesium- sowie Zinkhydroxyd mittels eines Spezialfiltersackes exakt ausgefiltert.

Alternativ wird eine Filterpresse anstelle des Filterbehälters installiert. Hierbei ist die Ausfilterung entschieden besser. Die Anlage arbeitet nach dem Zufahren der Kammern automatisch. Eine Excenterschneckenpumpe befördert das Medium in die Presse.

Niveauausgleichsgerät
Das vollautomatisch arbeitende Gerät dient für die Aufstellung der Anlage
auf gleicher Höhe mit den Ätzmaschinen, oder als Hebevorrichtung für das
Abpumpen des neutralisierten und gefilterten Mediums in die Kanalisation.

PH-Endkontrolle
Die pH-Endkontrolle wird durch eine zusätzliche Messeinheit geregelt.

Sie beinhaltet:
1 PH-Messregler mit Verstärker, Regulierungselemente
1 PH-Messelektrode
1 Taucharmatur

Diese pH- Endkontrolle wird am Auslauf des Filterbehälters installiert und gibt die Daten in die pH- Regeleinheit. Da nach der Magnesiumausfällung bekanntlich der pH-Wert um 1 pH abfällt, wird durch diese Regeleinheit das Medium konstant auf dem eingestellten pH-Wert gehalten.

• Entnahmestelle für Abwasserproben
• Abwassermengenzähler
• Schaltschrank

Die Anlage enthält außerdem im Schaltschrank den pH- Messverstärker, einen Punktschreiber, ein Regelgerät mit Justierungselementen und elektronischer Anzeige zum exakten Einstellen des PH-Messwertes.

Der Punktschreiber zeichnet die eingesteuerten Messwerte der pH-Messelektrode auf eine Registerrolle genau auf.
